Radarová stanice EBR a interceptory

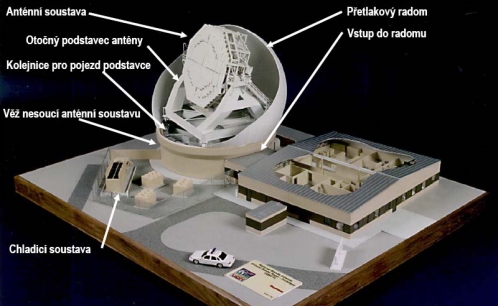

Řez uvažovanou radarovou stanicí EBR ve vojenském újezdu Brdy
Mapka středočeského pohoří Brdy
s vyznačením polohy uvažované stanice EBR
Základní technická data radiolokátoru stanice EBR
| Pracovní kmitočet |
8 – 12 GHz |
| Maximální dálkový dosah |
cca 2000 km |
| Maximální výkon |
170 kW |
| Šířka paprsku |
0,18 stupňů |
| Sektor snímání |
± 12,5 stupňů |
| Počet vysílacích/přijímacích modulů |
16 896 |
| Plocha aktivní části anténní soustavy |
105 m2 |
| Rozměr antény (šířka – výška, tvar osmiúhelník) |
13,97 m x 13,65 m |
| Celková výška radiolokátoru |
cca 26 m |
| Předpokládaný příkon radiolokační stanice |
3 – 4 MW |
| Zdroje energie: napájení z veřejné rozvodné sítě, jako záložní 2 – 3 dieselové generátory o výkonu cca 1,5 MW |
Protiraketové řízené střely - interceptory
Protiraketová řízená střela |
Nevýbušná "kinetická" hlavice interceptoru
Umístění plánované základny
protiraketových střel v severním Polsku
|
|
|
