Radarové antény
Kvalitní anténa je jedním z nejdůležitějších prvků každého radaru. Může fungovat ve dvou režimech – jako anténa vysílací, nebo přijímací:
- Vysílací anténa – vyzařuje energii elektrických kmitů generátoru do okolního prostoru ve formě elektromagnetického vlnění. U rozhlasových a televizních vysílačů je důležité, aby se signál z antény šířil na všechny strany. Signál radaru však musí mířit jen do jednoho, přesně definovaného směru. Radarová anténa proto musí mít takové rozměry, tvar a uspořádání prvků, aby její vyzařování bylo co nejúčinnější a splňovalo všechny náročné požadavky.
- Přijímací anténa – přeměňuje energii dopadajícího elektromagnetického vlnění na elektrické kmity, které se pak přivádějí do obvodů přijímače. Také její konstrukce závisí na účelu, kterému má sloužit. Anténa radaru musí spolehlivě zachytit signál odražený od objektu a současně vyloučit signály přicházející z jiných směrů.
ZÁKLADNÍ TYPY ANTÉN
Dipól
Jedná se o nejjednodušší typ antény ve tvaru dvojice tyčí, nebo smyčky. Pro dosažení dobré účinnosti musí být délka dipólu rovna polovině vlnové délky vysílaného nebo přijímaného vlnění. Proto se tato anténa označuje jako půlvlnný dipól. Jednoduchý dipól je obvykle doplněn dalšími prvky, případně se dipóly propojují do soustav.

Anténní soustava se 4 dipóly (vlevo) a dipólová anténa radaru letadla ze 2. světové války (vpravo)
Parabolická anténa
Tento typ je při práci s mikrovlnami nejpoužívanější. Má tvar rotačního paraboloidu a slouží nejen k radiolokaci, ale např. i k příjmu satelitního televizního vysílání. Parabolický tvar přijímací antény zajišťuje, že přicházející signály z určitého směru se po odrazu od paraboly soustřeďují do jednoho bodu - ohniska. Z něho se výsledný signál přivádí do přijímače. Pokud je naopak v ohnisku umístěn výstup z vysokofrekvenčního generátoru (zářič), funguje anténa jako vysílací. Energie ze zářiče se po odrazu od paraboly soustředí do úzkého svazku mikrovln.

Fázovaná (plochá) anténa
Antény některých typů moderních radarů nejsou parabolické, ale mají tvar plochých desek. Rozdělují se na aktivní a pasivní.
Aktivní fázovaná anténa je tvořena velkým počtem (i několik desítek tisíc!) malých modulů. Každý modul obsahuje miniaturní polovodičový vysokofrekvenční generátor, tzv. vysílací a přijímací modul (T/R modul – transmitter/receiver) o malém výkonu, např. několik wattů. Jeho vysokofrekvenční energie je vyzářena do určitého směru. Výkon a způsob vysílání každého modulu je možno elektronicky ovládat a tím vytvořit výsledný svazek mikrovln požadovaných vlastností. Směr vyzařování svazku se dá elektronicky plynule měnit (obr. vpravo), a proto může být konstrukce antény nepohyblivá.
Pasivní fázovaná anténa je také tvořena velkým počtem zářičů. Tyto zářiče však – na rozdíl od aktivní antény – neobsahují polovodičové vysokofrekvenční generátory. Jsou napájeny jediným společným vysokofrekvenčním generátorem o velkém výkonu, jehož signál se přivádí na anténu a teprve zde se rozděluje k jednotlivým zářičům prostřednictvím fázovačů (phased shifter). I u pasivní antény se může výsledný svazek mikrovln elektronicky ovládat a upravovat.

Pasivní anténní soustava protiletadlového raketového systému PATRIOT (vlevo)
a aktivní fázovaná anténa palubního radaru letadla Gripen (vpravo)

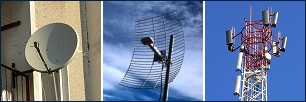

Prohlédněte si fotografie vysílacích a přijímacích antén pro různá pásma rádiových vln. S těmito a podobnými anténami se běžně setkáváte i ve vašem nejbližším okolí na střechách a stožárech (pro zvětšení klikněte):
|
|
