Pro první pokusy s radilokací se používaly rádiové vlny s vlnovou délkou několik metrů. Výsledky však nesplnily očekávání vědců a techniků. Úspěch se dostavil až po vynálezu zdrojů elektromagnetického vlnění s vlnovou délkou několika decimetrů nebo centimetrů:

Klystron
Speciální elektronka, která je generátorem a zesilovačem mikrovln pro radary. Elektrony, vystupující z rozžhavené katody, vytvářejí po průchodu rezonátory shluky částic a jejich energie se mění na energii mikrovln. Klystron vynalezli roku 1937 bratři Russel a Sigurd Varianovi (na levém obrázku).
Magnetron

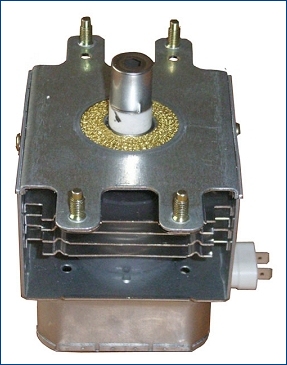

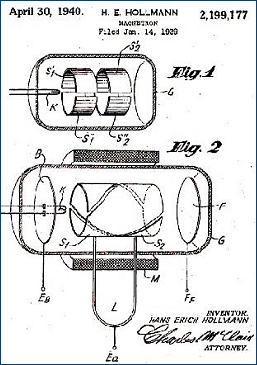

Nejběžnější zdroj mikrovln, jehož protopyp byl zkonstruován v roce 1940 (na levém obr. je jeho patentový spis). Elektrony, vyletující z rozžhavené katody, jsou urychlovány vysokým napětím a vychylovány magnetickým polem k anodám. Jednotlivé komory anodového bloku představují miniaturní oscilátory - rezonárory o vysoké frekvenci (několik GHz). Vznikající elektromagnetické vlnění se vlnovodem přivádí na anténu radaru. Magnetron je zdrojem mikrovln i v běžné kuchyňské mikrovlnce (pravý obrázek).
Elektronka s postupnou vlnou (permaktron)
V této elektronce se pohybují elektrony v elektromagnetické vlně a předávají jí část své energie. Přitom dochází ke vzniku a výraznému zesílení signálů. Permaktron slouží nejen jako vysokofrekvenční generátor v radaru, ale i jako zesilovač signálu např. při televizním přenosu pomocí satelitů.

Polovodičový generátor
Moderní radary všech velikostí a výkonů používají jako zdroj mikrovln vysokofrekvenční tranzistory. Antény takových radarů jsou sestaveny z velkého počtu (i několika desítek tisíc) malých mikrovlnných zářičů. Intenzita výsledného signálu vyzařovaného anténou je součtem intenzit záření z jednotlivých dílčích zářičů. Antény s polovodičovými generátory mají například tvar plochých desek a říká se jim fázované antény. Vyzařování signálů z takových antén se ovládá elektronicky.

---
