Letecká protiletadlová řízená střela AIM-9 Sidewinder

Historie řízených střel Sidewinder sahá až do počátku padesátých let 20. století. Tehdy zahájilo americké vojenské námořnictvo program raketové zbraně, která by jeho stíhacím letounům umožňovala boj s bombardéry protivníka na podstatně větší vzdálenost, než jejich standardní hlavňová výzbroj ráže 12,7 mm a 20 mm.

Po několika letech vývoje a následných zkoušek  byla přibližně v polovině 50. let do výzbroje vojenského námořnictva zavedena poměrně jednoduchá a nenákladná  zbraň AIM – 9B. Bojové jméno Sidewinder dostala podle jednoho z druhů pouštního chřestýše, který svou oběť vyhledává právě na základě tepelného vyzařování jejího těla.

První prototyp Sidewinderu (AIM - 9A) byl odpálen v roce 1953. Od provedení AIM - 9B se pakprodukcepostupným vývojem posunula až k dnes používané verzi AIM- 9M. Vývoj však pokročil už k verzi AIM - 9X, která se vyznačuje rozšířeným zorným úhlemzachycení cíle, lepšími manévrovacími schopnostmi, možnosti použití na velmi krátké vzdálenosti, atd.

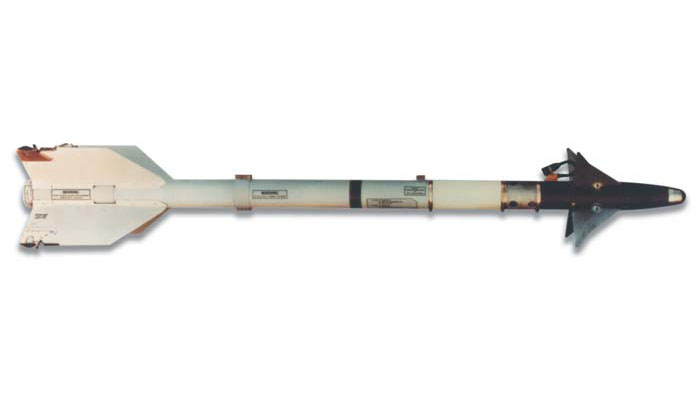

Střela AIM – 9M

PLŘS AIM-9M vznikla vývojem z  předchozí verze AIM-9L, který se vyráběla do konce 70. let a zavedena byla začátkem 80. let. V současné době je ve výrobě její již třetí modifikace AIM-9M-8/9.

Střela je vybavena pasivní infračervenou naváděcí soustavou, laserovým nekontaktním zapalovačem, bojovou částí a raketovým motorem se sníženou kouřivostí. Oproti předchozím verzím má naváděcí soustava zvýšenou odolnost proti klamným IR cílům a rušivému pozadí. Zvýšená citlivost soustavy umožňuje navedení i na cíle s nízkou úrovní infračerveného signálu

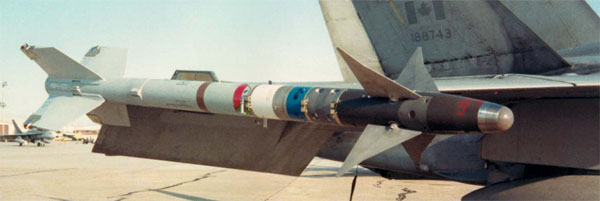

Zbraňový systém AIM-9 Sidewinder je integrován na celou řadu současných bojových letounů a vrtulníků západní provinience a používán ozbrojenými silami mnoha zemí světa.



AIM – 9M pro vzdušné síly AČR

Česká armáda pořídila střely AIM – 9M  v rámci zahraniční vojenské pomoci z grantu poskytnutého vládou USA (Foreign Military Finance Program).

Smlouva o dodání celkem 100 kusů raket byla podepsána 8. srpna 2002 a již v říjnu téhož roku bylo dodáno prvních 20 kusů střel   AIM-9M-2, které byly operačně nasazeny při zabezpečení vzdušného prostoru v průběhu pražského Summitu NATO. Zbývajících 80 kusů střel verze AIM-9M-9 bylo dodáno v roce 2005.

Střely jsou určeny pro vyzbrojení letounů JAS-39 Gripen a L-159 ALCA.

Ve zbraňovém systému AIM-9M Sidewinder získává taktické letectvo vzdušných sil AČR moderní prostředek, který umožní jeho účinné nasazení jak při ochraně vzdušného prostoru ČR, tak i v rámci NATINADS (NATO Integrated Air Defence System).



Základní technicko-taktické údaje střely AIM – 9M:

  • Délka:   2,9 m
  • Průměr:  12,7 cm
  • Rozpětí křídel: 63,5 cm
  • Roznětka:   blízkost s cílem a kontakt
  • Způsob startu:  z konzole
  • Navádění:  pasivní infračervené
  • Bojová hlavice: 11,3 kg



Výhody:

  • progresivní klamné znaky
  • zlepšená identifikace cílů na rušném pozadí
  • zlepšené vedení na cíle s nízkou úrovní signálu
  • nízkodýmový raketový motor



Výrobce:

Raytheon, Arizona, USA
